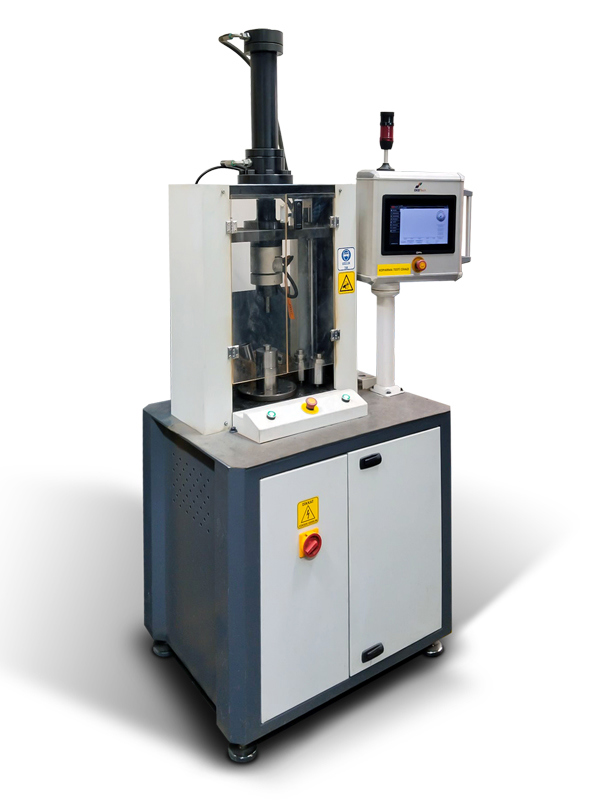

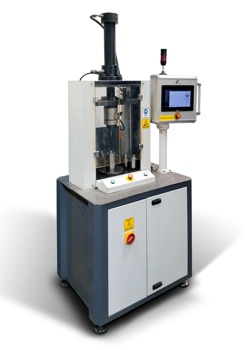

Somun Koparma Makinası

Test makinası mekanik, hidrolik, elektronik ve yazılım üzerine kurulmuş kompleks bir yapıdadır.
Makine üzerinde kullanılan hidrolik oransal kontrollü çift pompalı özel test hidrolik sistemidir. Klasik hidrolik pompa motor sistemi tercih edilmemiştir. Ayrıca kullanılan pistonlar ctop sistem keçeleri hızlı değiştirilebilir silindirlerdir. Klasik kaynaklı silindir kullanılmamıştır. Mekanik gövde indüksiyonlu miller kullanılarak uzun yıllar çalışması için tasarlanmıştır. Miller üzerinde hassas kendinden yağlamalı yataklar kullanılmıştır. Sistemde kullanılan loadcell 10 ton kuvvete dayanacak özel paslanmaz test serisi olarak seçilmiştir. Loadcell bu makinanın en önemli bileşenidir. Tekrar edilebilirlik ve çözünürlüğü yüksek ürün ailesidir. Endüstriyel PLC ile grafik ile takip edebilme ve Excel doküman oluşturma mümkündür.

TEKNİK NOTLAR

En 500x Boy 750 x Yükseklik 11950 Ölçülerindedir.
Maksimum 200 Bar
Motor 3 Kw
Tandem tip dişli pompa
Gövde malzemesi st44 ve imalat çeliği
Çap 80x300 ctop Piston

PLC: Siemens S7 1200
Ekran: KTP 700, Omron
Şalt malzeme: Siemens, Eaton, Schneider

GENEL

M4  -   M16 arası somunların testi için tasarlanmıştır.
